Kao dobavljač naklonjenog kreveta CNC -a, često se susrećem s upitima od kupaca u vezi s mogućnostima stroja, posebno o tome može li obavljati operacije grooving. U ovom postu na blogu udubit ću se u detalje o tome kako tokari sa nagnutim krevetom CNC može podnijeti žljeb, prednosti koje nudi u takvim operacijama i neka praktična razmatranja.
Razumijevanje uređenja operacija
Grooving je postupak obrade koji se koristi za stvaranje uskog, ravnog ili zakrivljenog utora na površini obrađenog komada. Ovi žljebovi mogu poslužiti u različitim svrhama, poput pružanja prostora za prstenove, stvaranja udubljenja za škakljivi prsten ili za ukrasne i funkcionalne dizajnerske značajke. Postoje različite vrste operacija učvršćivanja, uključujući vanjsko urezivanje, unutarnje urezivanje i žljebovi lica.
Može li nagnuti krevet CNC tokarilice obavljati operacije žljeba?
Kratki odgovor je da. CNC tokarilica nagnutog kreveta u potpunosti je sposoban za obavljanje operacija žljeba, a na stol donosi nekoliko jedinstvenih prednosti.
Strukturne prednosti
Dizajn nagnutih kreveta CNC tokarilice omogućuje bolju evakuaciju čipova u usporedbi s tokalima s ravnim krevetima. Tijekom bljeskanja čips se proizvodi kontinuirano. Ako se ovi čipovi ne uklone učinkovito, oni mogu ometati postupak rezanja, oštetiti alat za rezanje, pa čak i utjecati na površinsku završnu obradu radnog komada. Nagibni krevet omogućava da čips lakše otpadu od područja rezanja zbog gravitacije, osiguravajući čistije okruženje za rezanje.
Krutost i stabilnost
Nagibni slojevi CNC -a općenito su krutiji od njihovih ravnih slojeva. Pri izvođenju operacija žljebova, posebno dubokog utora ili rezanja širokog utora, sile rezanja mogu biti značajne. Čvrsta struktura stroja može bolje izdržati ove sile, smanjujući vibracije i odbojnost. To rezultira preciznijim dimenzijama za ukidanje i boljom površinskom završetkom. Na primjer, kada rezanje dubokog vanjskog utora na radnom dijelu velikog promjera, krutost nagnutog tokarilice pomaže u održavanju točnosti ravne i širine utora.
Precizno kontrola
CNC tehnologija pruža preciznu kontrolu nad kretanjem alata za rezanje. U operaciji utadanja potrebno je točno kontrolirati dubinu, širinu i položaj utora. S nagnutim CNC strugom, operatori mogu programirati točan put i parametre za alat za grooving. Ova razina preciznosti je presudna, posebno za aplikacije u kojima su potrebne uske tolerancije, poput zrakoplovne ili automobilske industrije.
Vrste žljebova na nagnutom krevetu CNC tokarilica
Vanjski brooving
Vanjsko urezivanje jedna je od najčešćih operacija zarežanja. CNC tokarilica nagnutog kreveta lako se može nositi s vanjskim žljebom na cilindričnim radnim dijelovima. Pokreti X - Osovine i Z -osi stroj mogu se precizno koordinirati za kontrolu širine i dubine vanjskog utora. Na primjer, pri proizvodnji osovine s više vanjskih žljebova za ugradnju prstena, tokarilica može brzo i precizno upravljati svaki utor na potrebne specifikacije.
Unutarnje umetanje
Unutarnje urezivanje je izazovnije od vanjskog urezanja zbog ograničenog prostora unutar radnog komada. Međutim, tokarilica nagnutog kreveta CNC još uvijek može učinkovito izvesti ovu operaciju. Mogu se koristiti specijalizirani interni alati za urezivanje, a CNC sustav za upravljanje osigurava da se alat točno pomiče unutar provrta kako bi se stvorio željeni utor. To je korisno u primjenama kao što su obrada hidrauličkih cilindara ili blokova motora, gdje su za brtvljenje ili druge funkcionalne svrhe potrebni unutarnji žljebovi.
Lica zarežanje
Prikupljanje lica koristi se za stvaranje žljebova na krajnjem licu radnog komada. CNC tokarilica nagnutog kreveta može izvoditi operacije urižanja pomoću odgovarajućih alata za rezanje i programiranja alatnog staze u XY ravnini. Ova vrsta urezanja često se koristi u aplikacijama gdje je na krajnjem licu komponente potreban ukrasni ili funkcionalni utor, poput proizvodnje dijelova satova ili mehaničkih komponenti male skale.
Prednosti korištenja nagnutog kreveta CNC tokarilica za urezivanje
Visoka produktivnost
Kombinacija nagnutog dizajna kreveta i kontrole CNC -a omogućava visoke operacije učvršćivanja brzine. Stroj može brzo premjestiti alat za rezanje u željeni položaj i učinkovito izvesti postupak urezanja. Uz to, mogućnost obavljanja višestrukih operacija u jednom postavljanju smanjuje cjelokupno vrijeme obrade. Na primjer, u masovno - proizvodnom okruženju, tokari sa nagnutim krevetom CNC može proizvesti veliki broj urezanih radnih mjesta u relativno kratkom razdoblju.
Dosljednost i kvaliteta
Budući da postupak uređenja na nagnutom krevetu CNC tokarilice kontrolira program, kvaliteta i dimenzije utora su vrlo dosljedni od jednog radnog komada u drugi. To je posebno važno u industrijama u kojima dijelovi moraju biti zamjenjivi. Stabilno okruženje za rezanje koje pruža nagnuto dizajn kreveta također doprinosi boljem površinskom završetku, što je ključno za funkcionalnost i estetiku urezanih dijelova.
Fleksibilnost
Nagibni slojevi CNC -a mogu biti opremljeni raznim alatom za rezanje za različite zahtjeve za urezivanjem. Bilo da se radi o uskom, plitkom utora ili širokom, dubokom utoru, stroj se može prilagoditi različitim uvjetima rezanja promjenom alata za rezanje i podešavanjem obradnih parametara. Ova fleksibilnost čini je prikladnom za širok raspon industrija, od male - serije prilagođene obrade do proizvodnje velikih razmjera.
Praktična razmatranja za urezivanje na nagnutom krevetu CNC tokarilica
Odabir alata
Odabir ispravnog alata za rezanje ključno je za uspješne operacije urezanja. Čimbenici kao što su materijal radnog komada, vrsta utora (vanjski, unutarnji ili lice) i potrebna površinska završna obrada. Karbid - Alati za prigušivanje prevrtanja obično se koriste zbog velike tvrdoće i otpornosti na habanje. Na primjer, prilikom urezanja obrađenog obrada od očvrsnog čelika, alat za urezivanje karbida s prikladnom geometrijom može pružiti duži vijek alata i bolje performanse rezanja.
Parametri rezanja
Pravilni parametri rezanja, uključujući brzinu rezanja, brzinu dovoda i dubinu rezanja, moraju se postaviti za optimalne rezultate žljezda. Ovi parametri ovise o materijalu radnog dijela, vrsti alata za rezanje i specifičnim zahtjevima za urezivanjem. Netočni parametri rezanja mogu dovesti do problema kao što su trošenje alata, loš površinski završetak, pa čak i lom alata. Na primjer, ako je brzina rezanja previsoka prilikom uređenja krhkih materijala, to može uzrokovati sjeckanje na rubovima utora.
Programiranje
Precizno programiranje operacije Grooving je neophodno. Program CNC trebao bi definirati početne i krajnje točke utora, dubinu i širinu utora i staze alata. Neke moderne nagnute CNC -ove CNC -ove zalihe dolaze s korisničkim sučeljima koji omogućuju operatorima da lako stvaraju i mijenjaju programe grooving. Međutim, još uvijek je potrebna određena razina programiranja kako bi se osigurali najbolji rezultati.
Naš asortiman proizvoda za uređenje operacija
Kao dobavljač nudimo raznoliku rasponu nagnutih slojeva CNC -a koji su dobro - prikladni za operacije groovinga. NašeNaginjena - linija kreveta - Rail CNC tokarilicaSadrže visoke - precizne linearne vodičice, koje pružaju glatko i precizno kretanje alata za rezanje, osiguravajući izvrsne performanse u žljebinju. Dizajn željeznice također povećava ukupnu krutost i brzinu stroja, što ga čini idealnim za aplikacije za ublažavanje visoke produktivnosti.

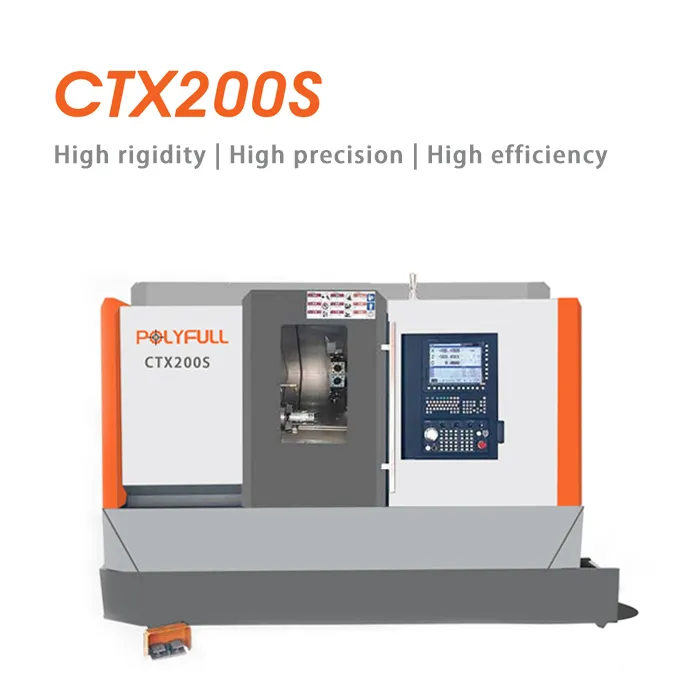

NašeVisoka - brzina okretanja kompozitnog tokariliceKombinira mogućnosti okretanja i glodanja, omogućavajući složenije operacije urezanja. Osim tradicionalnog vanjskog, unutarnjeg i priređivanja lica, može izvesti i neke operacije natemeljenja na mljevenju, poput stvaranja žljebova u obliku nepravilnog oblika.
UCNC tokarilica nagnutih željeznicaje još jedna izvrsna opcija. Nudi savršenu ravnotežu između preciznosti, brzine i učinkovitosti troškova. Svojom pouzdanom prugom - željezničkom sustavom i moćnom CNC kontrolom, može s lakoćom podnijeti širok raspon zadataka zabrane.
Zaključak
Zaključno, tokari sa nagnutim krevetom CNC više je nego sposoban za obavljanje žvakaćih operacija. Njegove strukturne prednosti, u kombinaciji s preciznom kontrolom CNC tehnologije, čine ga odličnim izborom za razne aplikacije za urezivanje. Bilo da se nalazite u automobilskoj, zrakoplovnoj ili općoj proizvodnoj industriji, naš asortiman nagnutih CNC -ovih zalogaja može zadovoljiti vaše potrebe za urezom. Ako ste zainteresirani da saznate više o našim proizvodima ili imate određene zahtjeve za uređivanje, potičemo vas da nas kontaktirate radi detaljne rasprave i potencijalne pregovore o nabavi.
Reference
- "Priručnik za obradu CNC -a", John Doe, objavio XYZ Publishing
- "Napredna tehnologija proizvodnje", uredila Jane Smith, koju je objavila ABC Press
- Tehničke brošure i priručnici naših nagnutih kreveta CNC.
